pada dasarnya RAM sama seperti lampu flip flop, pada lampu flip flop yang digunakan adalah RS flip flop.
pada tabel benaran flip flop, hasil Q terakhir adalah mempertahankan nilai sebelum nya. ketika Set maka Q akan berubah jadi 1, dan ketika di Reset maka Q berubah jadi 0.
selanjutnya rangkaian flipflop ditambah dengan gerbang 2 gerbang NAND, dengan salah satu input nya digabung sebagai pintunya.
ketika input yang diseri diberi masukan 0 maka hasil akhir nya dipertahankan. sehingga input-input yang lain tidak diperhatikan. ketika input yang diseri diberi nilai 1, baru masukkan yanglain diperhatikan.
tabel benaran nya
jika input A dan B sama, maka hasil yang diperoleh tidak bagus, agar supaya masukkan A dan B tidak sama atau berkebalikan maka perlu di tambahkan gerbang NOT pada input A dan B.
dari rangkaian diatas, kemudian disederhanakan. yang perlu kita ingat hanya A sebagai masukan dan Q sebagai keluaran. ketika G dikasih nilai 1, maka data masuk, dan jika dikasih nilai 0 maka data tidak dapat masuk.
selanjutnya gambar rangkaian diatas ditambah dengan gerbang yang memiliki pintu keluar, G2 adalah pintu keluar untuk data, jika G2 dikasih nilai 1 maka data akan keluar, dan jika data dikasih niali 0 maka data tidak dapat keluar.
rangkain diatas dapat disederhanakan menjadi
seetelah disederhanakan menjadi kotak merah tersebut kemudian kita hungkan kaki A dengan kaki Q sehingga menjadi seperti gambar dibawah, dan kemudian digabung beberapa komponen.
kemudian dari tiap kaki rangkaian tersebut diberi 2 gerbang AND dan 1 gerbang NOT.

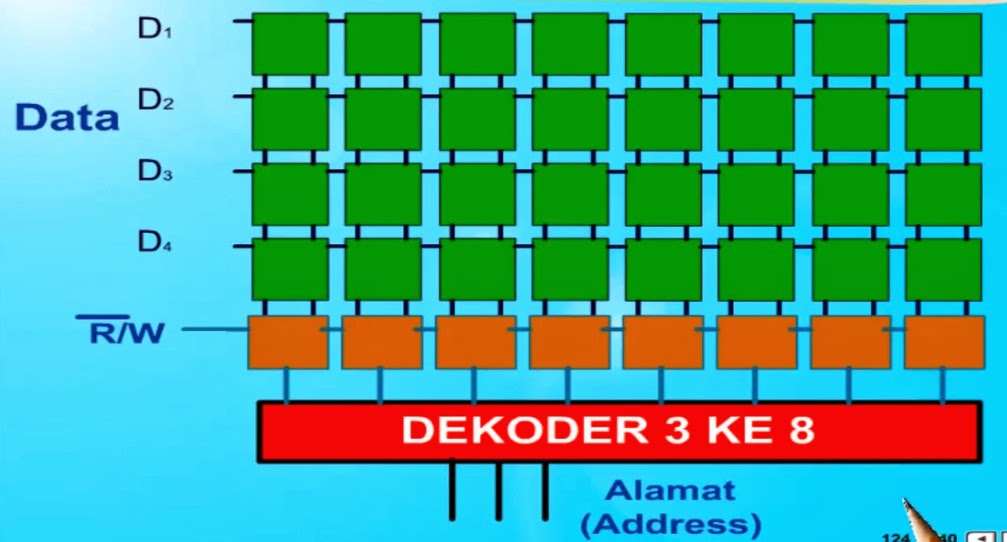

dari komponen-komponen tadi kemudian disusun menjadi 1 rangkaian utuh, dan ditamabah dengan decoder untuk membuka dan menutup pintu masukan dan keluaran.
sehingga tersusun sedemikian rupa. komponen-komponen RAM.
